一、概述
    ZDGK-12高壓環網柜所配C型彈簧操動機構為額定電壓12kV交流金屬封閉式開關的配置設備，該系統機構采用平面渦卷彈簧蓄能控制負荷開關的動作，接地操作采用了壓縮彈簧過中蓄能控制。工作位置有合閘、全閘、接地三個操作工位，該系列產品具有五防聯鎖功能，體積小、安裝方便和適應性強等特點。
    該產品全檢合格出廠，符合GB3804-2004《3.6kV-40.5kV高壓交流負荷開關》、GB3906-2006《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》、GB16926-2009《高壓交流負荷開關、熔斷器組合電器》的相關要求

二、型號含義

機構電壓：DC/AC220V、110V、48V、24V
機構類型：J代表進線機構、C代表出線機構（帶熔斷脫扣）
操作方式：D代表電動機構、S代表手動操作

三、彈簧機構使用操作說明

◆合閘操作：
    檢査產品有無運輸變形將機構安裝固定在負荷開關上，使用專用的操作手柄插人到機構上部，順時針旋轉90度，負荷開 關在機構彈簧力的作用下主回路合閘?；螂妱硬僮靼春祥l按鈕電機帶動機構芫成開關合閘操作，此時無法進行接地操作。

◆分閘操作：
    操作手柄插人到機構上部，逆時針旋轉約90度，負荷開關在機構彈簧力的作用下主回路分閘?；螂妱硬僮鲿r按分閘按鈕 電機帶動機構完成分閘操作，此時可進行合閘操作或接地操作。

◆接地合閘和接地分閘操作：
    操作手柄插人到機構下部，順時針旋轉約90度，負荷開關在機構彈簧力的作用下接地回路合閘，此時無法進行主回路合 閘操作。
    操作手柄逆時針轉動約90度，負荷開關在機構彈簧力作用下接地回路分閘，此時可進行合閘操作或接地操作。

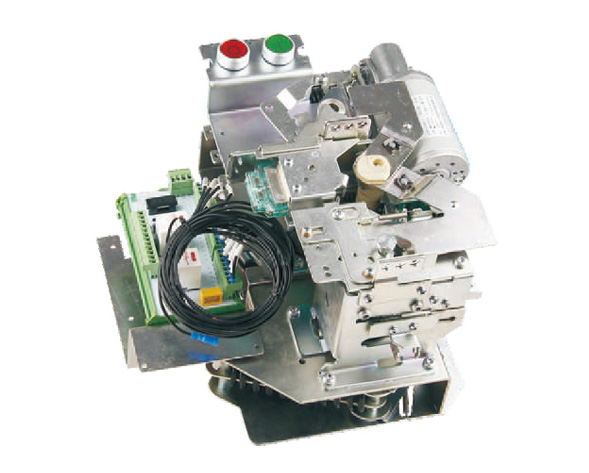

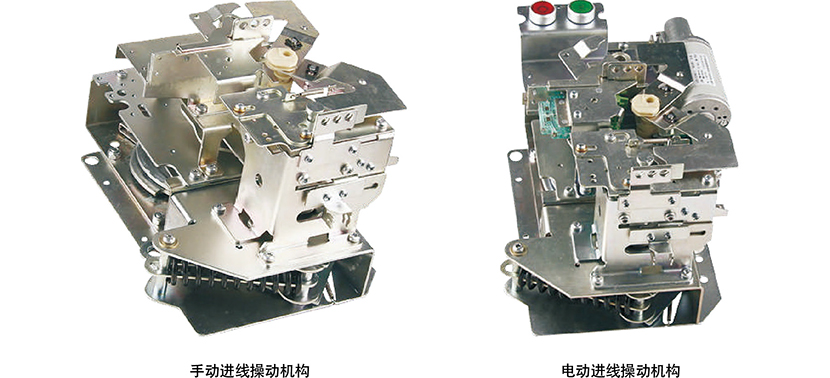

四、彈簧操動機構

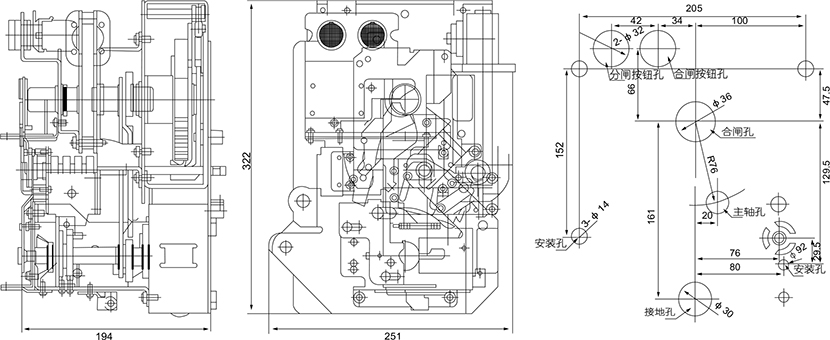

五、彈簧操動機構外形及安裝尺寸
